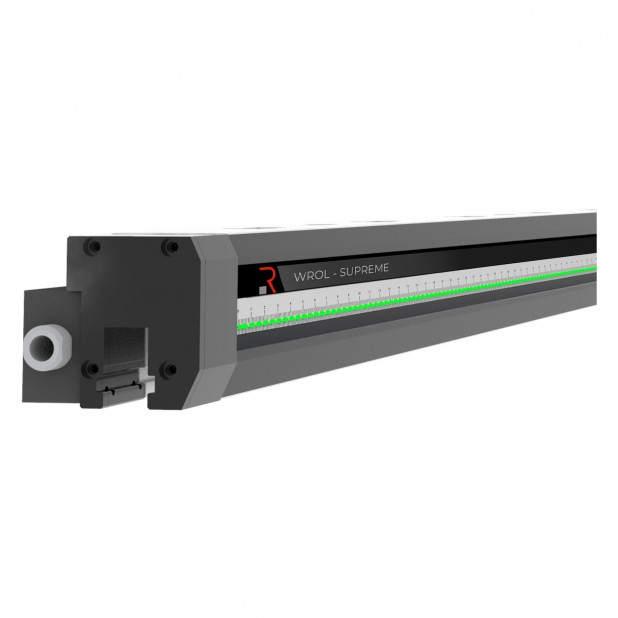

WROL PN SUPREME
| Kód | Délka | Cena | |
|---|---|---|---|
| WROLPN SUPREME 1020 | 1020 mm |
|
|
| WROLPN SUPREME 1530 | 1530 mm |
|
|
| WROLPN SUPREME 2040 | 2040 mm |
|
|
| WROLPN SUPREME 2550 | 2550 mm |
|
|
| WROLPN SUPREME 3060 | 3060 mm |
|
|
| WROLPN SUPREME3570 | 3570 mm |
|
|
| WROLPN SUPREME 4080 | 4080 mm |
|
|
| WROLPN SUPREME 4590 | 4590 mm |
|
|
| WROLPN SUPREME 5100 | 5100 mm |
|
|
| WROLPN SUPREME 5610 | 5610 mm |
|
|
| WROLPN SUPREME 6120 | 6120 |
|
- Popis
- Zadáno
Horní rychloupnící systém, pneumatický, z kalené ocele 42CrMo4 pro nástroje typu R2, délka od 1020 mm do 6120 mm, max. zatížení 1800 kN/m s přenosem síly na hlavu nástroje a 2500 kN/m s přenosem síly na ramena nástroje.
WROL upínací systémy znamenají evoluci systému R2 New Standard. Mají vzhled dlouhé lišty v jednolitém provedení s novým konstrukčním a estetickým designem. Každý systém WROL je podroben tepelnému ošetření pro dosažení správné tvrdosti na kontaktních plochách systému s nástroji. Podle potřebené kapacity si můžete vybrat mezi verzí Power, Supreme a Extreme line. Je dostupných několik délek v rozměezi od 1100 mm (3.608 ft) do 6100 mm (20.131 ft) pro jakýkoli ohraňovací lis. Tímto systémem si můžete také dovybavit ohraňovací lis s trny typu R1 pro možnost použití nástrojů typu R2 New Standard - ohraňovací lis tím získá větší světlost, jelikož pracovní výška systému WROL je pouze 80 mm (3.15''). V tomto provedení si můžete vybrat mezi verzí AWP (pevná) a AWPC s bombírovacími klíny.
On request the WROL systemis also available with R1 uppersystem and R1 with crowning wedge (with extra charge).
HORNÍ SYSTÉM
WROL upínací systém pro nástroje typu R2 New Standard. Může být použit i pro dovybavení ohraňovacího lisu pro nástroje typu R1 pro možnost použití nástrojů typu R2 New Standard.
NÁSTROJE
WROL upínací systém zaručuje maximální flexibilitu, razníky lze namontovat i v obrácené pozici
VÝMĚNA NÁSTROJŮ
Razníky se systémem ROL1 nebo s Quick Lock mohou být vloženy vertikálně, zatímco razníky s bezpečnostními kolíčky mohou být do správné polohy zasunuty horizontálně
VYROVNÁNÍ
Všechny WROL systémy automaticky vyrovnají razníky s přenosem síly na ramena i hlavu nástroje.
BEZPEČNOST
Zajištění proti vypadnutí poskytuje "plnou bezpečnost" nástrojům typu R2 A R4 (řada W) s Quick Lock nebo s bezpečnostními kolíčky
PROVEDENÍ
Tento systém je dostupný v manuální, pneumatické a hydraulické verzi.
INSTALACE
WROL systémy mohou být namontovány na horní beran díky otvorům se standardní roztečí. TX umožnuje korekci podél X-osy. Modely AWP a AWPC mohou být snadno namontovány bez nutnosti úpravy horního berana.
Postup pro propojení systému s ohraňovacím lisem s CNC je součástí návodu k použití.
TX
Rolleri systém nastavení během instalace je velmi užitečný k nastavení správné celkové délky ramene.
Další výhodou je správné umístění osy ohybu vůči zadním dorazům. Díky tomuto je u každého profilu zarušena přesnost a opakovatelnost výsledku.
ZDROJ NAPÁJENÍ: PDU MOLT
- Řídí tlak vzduchu na vstupu a na výstupu okruhu
- Násobí vzduch z kompresoru a zajišťuje nejlepší uzavření upínky
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Mezikusy jsou vrájemně spojeny pneumatickými hadicemi a pro zajištění nejlepší utahovací síly potřebují tlak od 12 bar do 16 bar (v závislosti na modelu)
- Verze TOP VERSION je dostupná s odolným ochranným pouzdrem
