WROL HYD POWER
| Kód | Délka | Cena | |
|---|---|---|---|
| WROLHYD POWER 2550 | 2550 mm |
|
|
| WROLHYD POWER 1550 | 1550 mm |
|
|
| WROLHYD POWER 2040 | 2040 mm |
|
|
| WROLHYD POWER 3060 | 3060 mm |
|
|
| WROLHYD POWER 3570 | 3570 mm |
|
|
| WROLHYD POWER 4080 | 4080 mm |
|
|
| WROLHYD POWER 4590 | 4590 mm |
|
|
| WROLHYD POWER 5100 | 5100 |
|
|
| WROLHYD POWER 5610 | 5610 mm |
|
|
| WROLHYD POWER 6120 | 5120 mm |
|
- Popis
- Zadáno
Horní rychloupínací systém, pneumatický, z kalené ocele C45, pro nástroje typu R2, délka od 1550 mm do 4100 mm, max. zatížení 1800 kN/m, s přenosem síly na hlavu a ramena nástroje

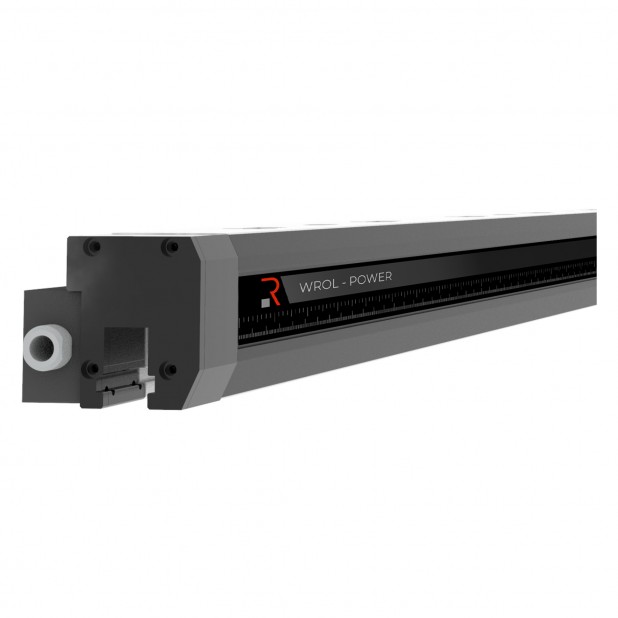

WROL upínací systémy znamenají evoluci systému R2 New Standard. Mají vzhled dlouhé lišty v jednolitém provedení s novým konstrukčním a estetickým designem. Každý systém WROL je podroben tepelnému ošetření pro dosažení správné tvrdosti na kontaktních plochách systému s nástroji. Podle potřebené kapacity si můžete vybrat mezi verzí Power, Supreme a Extreme line. Je dostupných několik délek v rozměezi od 1100 mm (3.608 ft) do 6100 mm (20.131 ft) pro jakýkoli ohraňovací lis. Tímto systémem si můžete také dovybavit ohraňovací lis s trny typu R1 pro možnost použití nástrojů typu R2 New Standard - ohraňovací lis tím získá větší světlost, jelikož pracovní výška systému WROL je pouze 80 mm (3.15''). V tomto provedení si můžete vybrat mezi verzí AWP (pevná) a AWPC s bombírovacími klíny.
Vzhled byl vylepšen redukcí celkových rozměrů, umožňující lepší ergonomické využití, a byly přidány LED lišty pro usnadnění operace umístění nástrojů nebo pro signalizaci toho, zda je zařízení v provozu.
On request the WROL systemis also available with R1 uppersystem and R1 with crowning wedge (with extra charge).
HORNÍ SYSTÉM

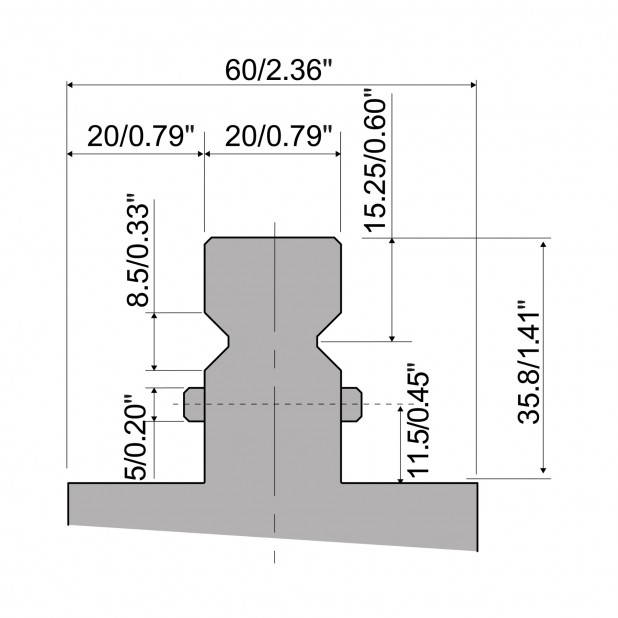

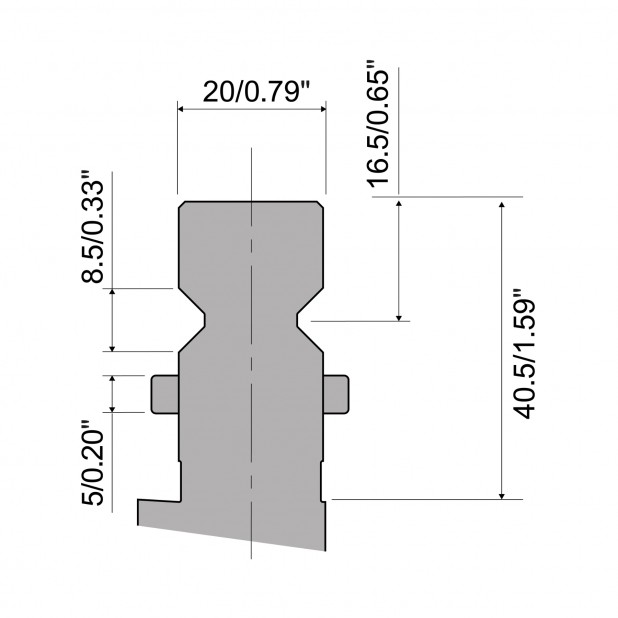

WROL upínací systém pro nástroje typu R2 New Standard. Může být použit i pro dovybavení ohraňovacího lisu pro nástroje typu R1 pro možnost použití nástrojů typu R2 New Standard.
NÁSTROJE
WROL upínací systém zaručuje maximální flexibilitu, razníky lze namontovat i v obrácené pozici.
VÝMĚNA NÁSTROJŮ
Razníky se systémem ROL1 nebo s Quick Lock mohou být vloženy vertikálně, zatímco razníky s bezpečnostními kolíčky mohou být do správné polohy zasunuty horizontálně.
VYROVNÁNÍ
Všechny WROL systémy automaticky vyrovnají razníky s přenosem síly na ramena i hlavu nástroje.
BEZPEČNOST
Zajištění proti vypadnutí poskytuje "plnou bezpečnost" nástrojům typu R2 A R4 (řada W) s Quick Lock nebo s bezpečnostními kolíčky
PROVEDENÍ
Tento systém je dostupný v pneumatické a hydraulické verzi.
INSTALACE
WROL systémy mohou být namontovány na horní beran díky otvorům se standardní roztečí. TX umožnuje korekci podél X-osy. Modely AWP a AWPC mohou být snadno namontovány bez nutnosti úpravy horního berana.
Postup pro propojení systému s ohraňovacím lisem s CNC je součástí návodu k použití.
TX
Rolleri systém nastavení během instalace je velmi užitečný k nastavení správné celkové délky ramene.
Další výhodou je správné umístění osy ohybu vůči zadním dorazům. Díky tomuto je u každého profilu zarušena přesnost a opakovatelnost výsledku.
ZDROJ NAPÁJENÍ: HPU-E/1
- Pro připojení do CNC pro ovládání otevření a zavření
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Pracuje na 220-380 Voltů
- Tlak 30/80/160 BAR
