UNIVERSAL EASY CLAMP (UNIVERZÁLNÍ SNADNÉ UPÍNÁNÍ)…
UNIVERSAL EASY CLAMP je nejjednodušší systém a je považován za celosvětový standard pro všechny nástroje typu R1 a American. Upevnit razníky typu R1 …
UNIVERSAL FAST CLAMP
| Kód | S mezikusem | Cena | |
|---|---|---|---|
| UF 100A | INT100A |
|
|
| UF 100A-American | INT100A-American |
|
|
| UF 120-40A | INT120-40A |
|
|
| UF 120A | INT120A |
|
|
| UF 120A-American | INT120A-American |
|
|
| UF 150A | INT150A |
|
|
| UF 150A-American | INT150A-American |
|
- Popis
- Zadáno

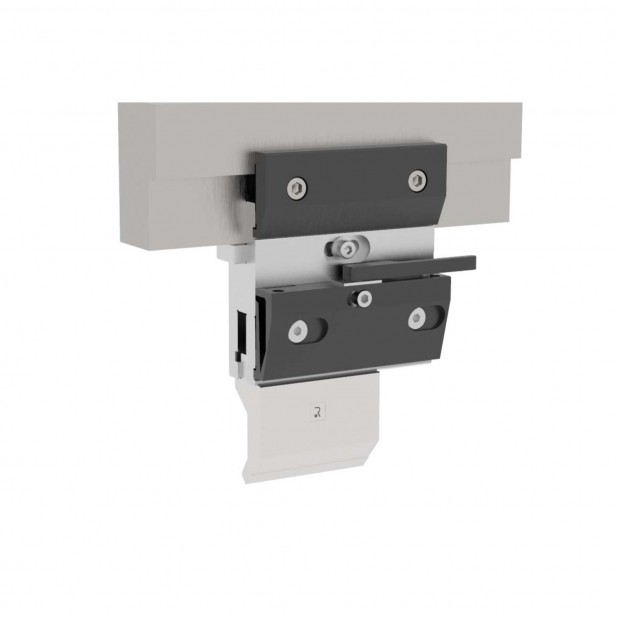

Manuální horní rychloupínací systém, s předním upínáním pomocí ovládací páčky pro nástoje typu R5 (American) a R1, délka 150 mm, max. zatížení 1000 kN/m.
UNIVERSAL FAST CLAMP je kombinací tradičních upínek se šrouby a s páčkou. Upínky jsou vyrobeny z odolnějšího materiálu a procházejí několika ošetřeními, aby se zvýšila jejich odolnost a předešlo se korozi.
UNIVERSAL FAST CLAMP byl navržen pro upínání nástrojů typu R1 a American. Speciální vložka s několika drážkami může být posunuta dopředu nebo dozadu, pro upnutí razníků typu R1 nebo American.
Upínky se otevírají a zavírají pomocí páčky otáčející se kolem středového čepu. Jednou z hlavních vlastností UNIVERSAL FAST CLAMP je nastavitelnost čepu. Díky této vlastnosti můžete vždy ovládat upínací sílu razníků, a to i v případě opotřebení trnu.
UNIVERSAL FAST CLAMP lze namontovat na všechny standardní mezikusy a díky tvrzené zadní desce kolíček nepoškodí mezikus, jak je tomu u tradičních upínek.
Pro snazší otevírání a zavírání upínek lze použít odnímatelný nástavec na páčku. Tento nástavec lze použít k otevření upínek s LC kratší páčkou namontovanou na pravém okraji horního berana, aby se zabránilo kolizi během ohýbání „krabicového“ typu.
HORNÍ SYSTÉM
UNIVERSAL EASY CLAMP je kompatibilní se všemi ohraňovacími lisy s trnem typu American a Amada-Promecam. Není nutná žádná úprava nástrojů.
PŘEDNÍ UPÍNÁNÍ
UNIVERSAL FAST CLAMP je dostupný pouze s přední upínkou.
VÝMĚNA NÁSTROJŮ
Upínka se ovládá ergonomickou a nastavitelnou páčkou, kterou lze snadno upínku otevřít a zavřít.
Díky nastavitelnému čepu máte upínací sílu vždy pod kontrolou.
VYROVNÁNÍ
Díky zakřivenosti a pružnosti zaručuje FAST CLAMP3 perfektní upnutí a vyrovnání razníku, a to i v případně krátkých segmentů.
BEZPEČNOST
Razníky jsou bezpečně upnuty díky pojistce proti pádu
PROVEDENÍ
Systém je dostupný v manuální verzi.
Jedná se o kompletní, rychlý a pohodlný upínací systém.
INSTALACE
UNIVERSAL FAST CLAMP je navržen pro ohraňovací lisy se vzdáleností mezi mezikusy 70 mm (2.76'').
