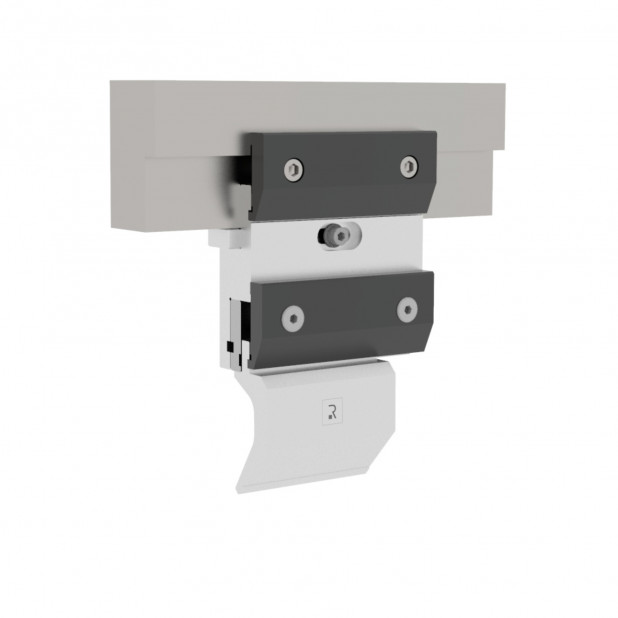

UNIVERSAL EASY CLAMP (UNIVERZÁLNÍ SNADNÉ UPÍNÁNÍ)…
UNIVERSAL EASY CLAMP je nejjednodušší systém a je považován za celosvětový standard pro všechny nástroje typu R1 a American. Upevnit razníky typu R1 …
UNIVERSAL EASY CLAMP
| Kód | S mezikusem | Cena | |
|---|---|---|---|
| UE 100A | INT100A |
|
|
| UE 100A-American | INT100A-American |
|
|
| UE 120-40A | INT120-40A |
|
|
| UE 120A | INT120A |
|
|
| UE 120A-American | INT120A-American |
|
|
| UE 150A | INT150A |
|
|
| UE 150A-American | INT150A-American |
|
- Popis
- Zadáno
Manuální horní rychloupínací systém, s předním upínáním pro nástoje typu R5 (American) a R1, délka 150 mm, max. zatížení 1000 kN/m.
UNIVERSAL EASY CLAMP je nejjednodušší systém a je považován za standard pro nástroje s trny typu R1 a American.
Speciální vložka s několika drážkami může být posunuta dopředu nebo dozadu, pro upnutí razníků typu R1 nebo American.
Mezikusy mají různou délku mezi 100 mm (3.94'') do 150 mm (5.90''). Mohou také mít dvě osy ohybu: Z1 ve vzdálenosti 7 mm (0.28'') a Z2 ve vzdálenosti 20 mm (0.79'') od trnu. Každý mezikus může být použit se standardní upínkou ST60.
UNIVERSAL EASY CLAMP je osazen bombírovacím klínem. Uvolněním středového šroubu a jeho posunutím doleva či doprava je bombírovací klín posunut a nastaví se výška podle mezikusu.
HORNÍ SYSTÉM
UNIVERSAL EASY CLAMP je kompatibilní se všemi ohraňovacími lisy s trnem typu American a Amada-Promecam. Není nutná žádná úprava nástrojů.
PŘEDNÍ UPÍNÁNÍ
UNIVERSAL FAST CLAMP je dostupný pouze s přední upínkou
VÝMĚNA NÁSTROJŮ
ST60 upínky se otevírají a zavírají pomocí šroubů a umožňují horizontální výměnu nástrojů.
VYROVNÁNÍ
Razníky se vyrovnávají manuálně nebo simulací procesu ohýbání bez plechu, takže razník se pohybuje v otevření "V" matrice. Poté můžete upínací šrouby utáhnout.
BEZPEČNOST
Upínky se šrouby garantují bezpečné upnutí nástrojů i u manuální obsluhy.
Speciální polyuretanová vložka (volitelná) je určena pro lepší upnutí dělených nástrojů
PROVEDENÍ
Systém je dostupný v manuální verzi.
Jedná se o kompletní, rychlý a pohodlný upínací systém.
INSTALACE
UNIVERSAL EASY CLAMP je navržen pro ohraňovací lisy se vzdáleností mezi mezikusy 50 mm (1.97''). Instalace je jednoduchá a intuitivní. V případě, že instalujete mezikusy s klíny, ověřte v manuálu pro ohraňovací lis způsob nastavení výšky pro kompenzaci deformace horního berana.
