Mezikusy a adaptéry na razníky
Rolleri mezikusy a adaptéry na razníky

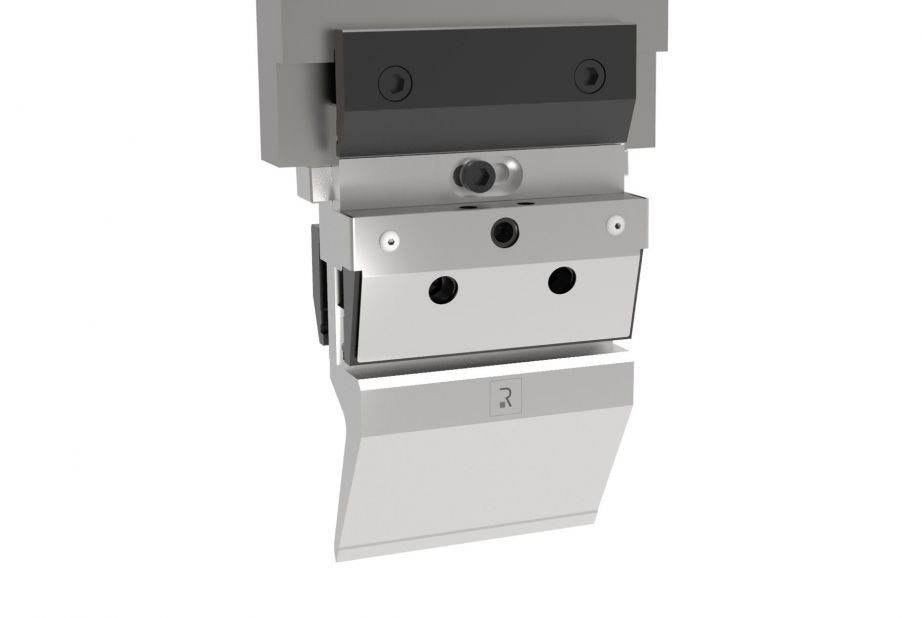

ROL4 MAN
| Kód | S mezikusem | Cena | |
|---|---|---|---|
| ROL4 MAN INT100F | INT100F* |
|
|
| ROL4 MAN INT120F | INT120F* |
|
|
| ROL4 MAN INT150F | INT150F* |
|
|
| ROL4 MAN INT120-40F | INT120-40F* |
|
|
| ROL4 MAN INT100 | INT100 |
|
|
| ROL4 MAN INT120 | INT120 |
|
|
| ROL4 MAN INT150 | INT150 |
|
|
| ROL4 MAN INT120-40 | INT120-40 |
|
|
| ROL4 MAN INT50-40 | INT150-40 |
|
|
| ROL4 MAN INT120HD | INT120HD |
|
|
| ROL4 MAN INT150HD | INT150HD |
|
|
| ROL4 MAN INT120-40HD | INT120-40HD |
|
|
| ROL4 MAN INT150-40HD | INT150-40HD |
|
- Popis
- Zadáno
Manuální horní rychloupínací systém s předním upínáním pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m
*pomocí bombírovacího klínu
ROL4 je rychloupínací systém, který zaručuje pevné upnutí a automaticky zvedá a usazuje razník. ROL4 se vyrábí v manuální a hydraulické verzi, se zadním upnutím v každé verzi, pro upnutí nástrojů v opačném směru. Přední kryt je namontován přímo na upínku, pro ochranu propojení mezikusů a také pro lepší estetický výsledek. Tato ochrana zamezuje náhodné kolizi a chrání komponenty před poškozením. Silnými vlastnostmi ROL4 jsou: spolehlivost, pevnost a bezpečnost.
Díky bombírovacímu klínu může ROL4 kompenzovat obvyklé strukturální deformace na ohraňovacím lisu. Centrální otvor s drážkou umožňuje povolit regulační šroub klínu - jeho pohybem vlevo nebo vpravo se můžete přizpůsobit jiné výšce mezikusu.
HORNÍ SYSTÉM
ROL4 systém je kompatibilní se všemi ohraňovacími lisy s trny typu Amada-Promecam. Nejsou nutné žádné úpravy nástrojů.
OBOUSTRANNÉ UPÍNÁNÍ
Oboustranné upínání zajišťuje maximální flexibilitu v použití.
VÝMĚNA NÁSTROJŮ
Přední i zadní upínky umožňují vertikální výměnu nástrojů.
AUTOMATICKÉ VYROVNÁNÍ
Všechny tyto upínací systémy zvednou a usadí razník oproti mezikusu a garantují jeho perfektní vyrovnání.
BEZPEČNOST
Zajištění proti vypadnutí poskytuje "plnou bezpečnost" nástrojům typu R1 bez nutnosti úprav.
NAPÁJENÍ
Systém je dostupný v hydraulické a manuální verzi.
INSTALACE
Instalace je rychlá a snadná, systém se monujte na standardní mezikusy Rolleri. Není nutná žádná úprava ohraňovacího lisu.
ROL200 MAN Extreme
Manuální horní rychloupínací systém s předním upínáním pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m
ROL200 KDS MAN Extreme
Manuální horní rychloupínací systém s oboustranným upínáním (přední a zadní) pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m…
