ROL3 HYD
Hydraulický horní rychloupínací systém ze slitiny kalené ocele C45 a 42CrMo4 pro nástroje typu R3-R7-R8-R10-RX tools, délka od 500 mm.
ROL3 PN
| Kód | Cena | |
|---|---|---|
| ROL3 PN |
|
- Popis
- Zadáno
Pneumatický horní rychloupínací systém ze slitiny kalené ocele C45 a 42CrMo4 pro nástroje typu R3-R7-R8-R10-RX tools, délka od 500 mm .

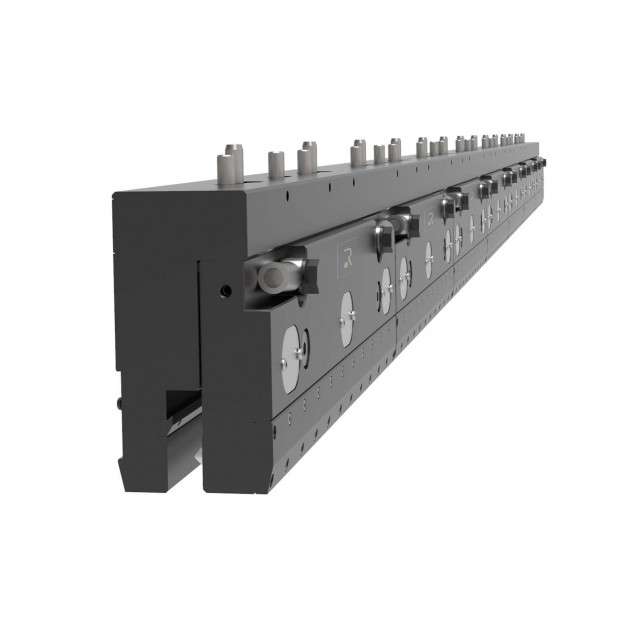

ROL3 upínací systémy mají nejširší výběr pro jakýkoli typ ohraňovacího lisu.
Jedná se o kompletní sestavu s upínkami a ramenem, sestava může být pneumatická nebo hydraulická. Rozměry a délky jsou na míru, podle délky horního berana ohraňovacího lisu. ROL3 je vhodný pro operace s velkým zatížením nástrojů (heavy duty) a pro vysokou zátež, např. pro 5000kN/m až do 10000 kN/m.
Materiál použitý pro hlavní rám a všechny komponenty jsou vypočítány pomocí metody MKP (metoda konečných prvků), aby byla zaručena bezpečnost.
Jedná se o rychlé, praktické a pohodlné řešení.
HORNÍ SYSTÉM

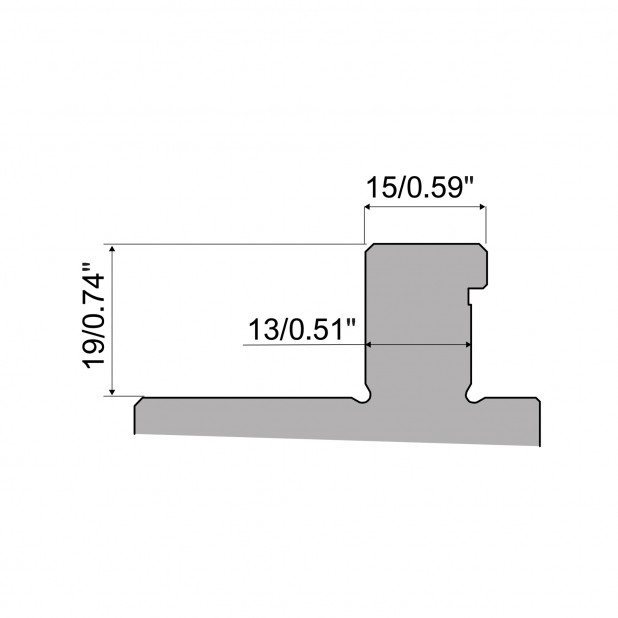

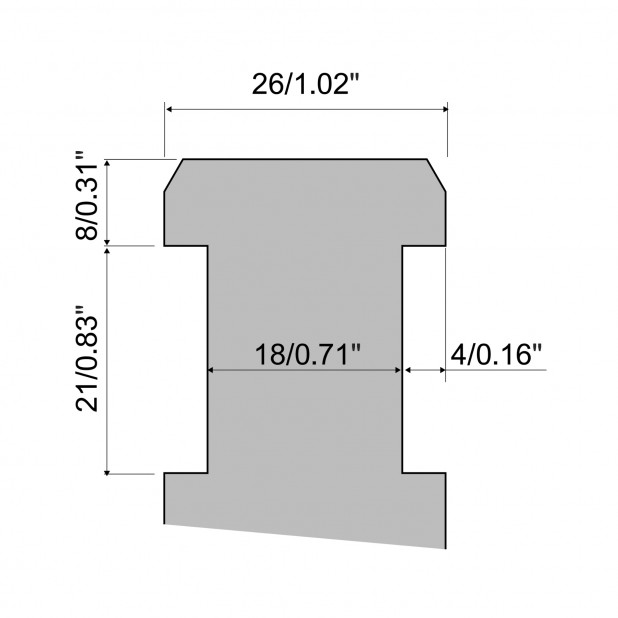

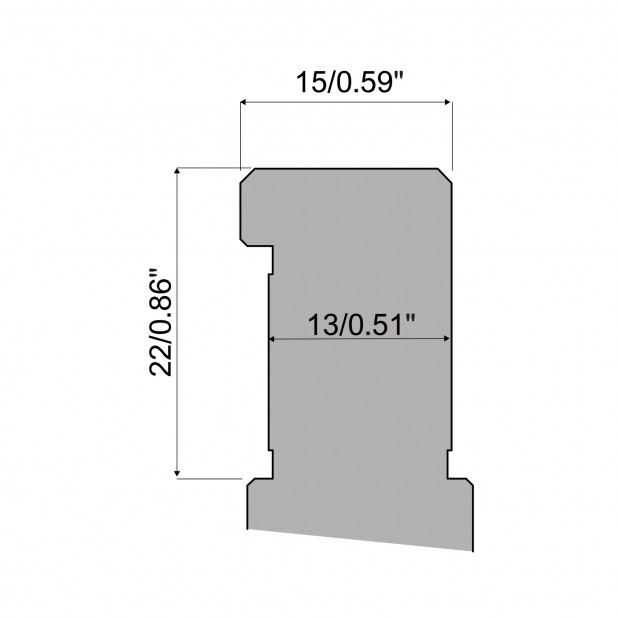

ROL3 upínací systém může být použit pro ohraňovací lisy LVD, Bystronic, Beyeler RFA-RF-R-S, Colly, Colgar, Ajial-Axial, EHT a Ursviken.

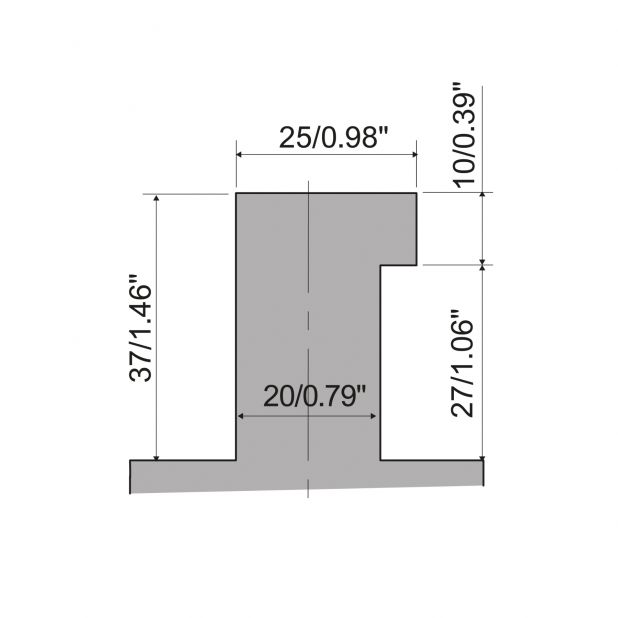

TOOL CHANGE

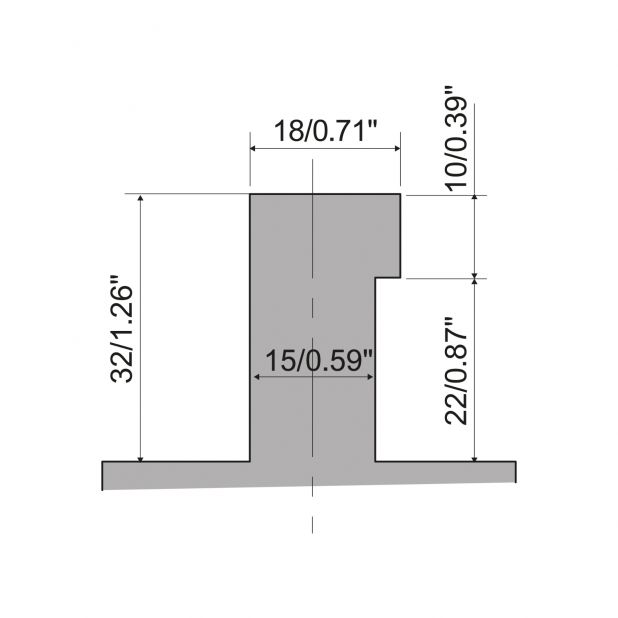

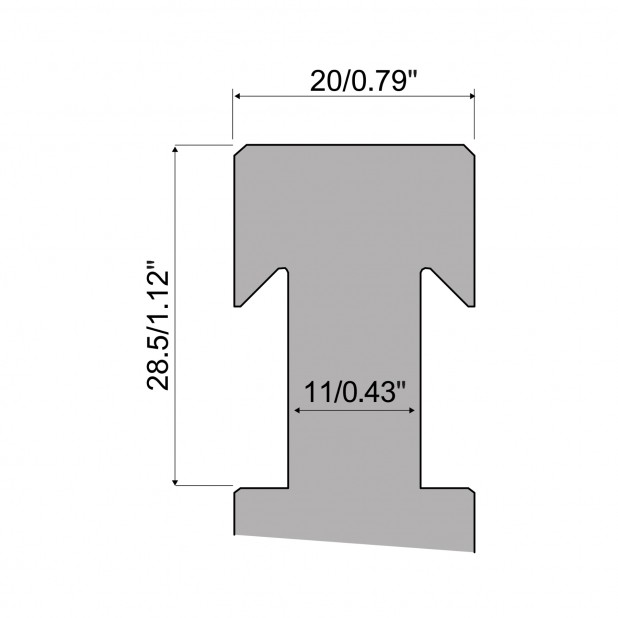

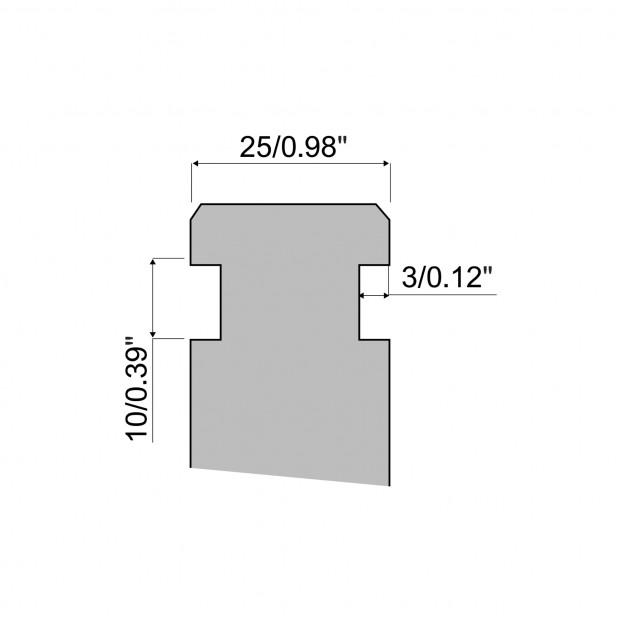

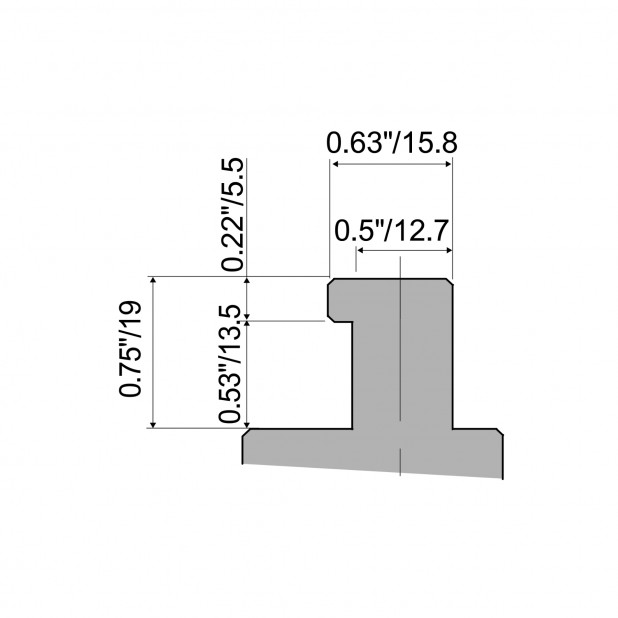

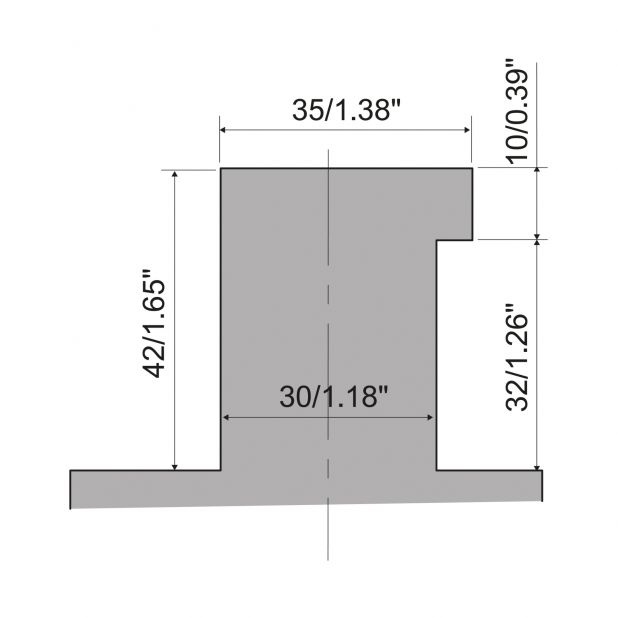

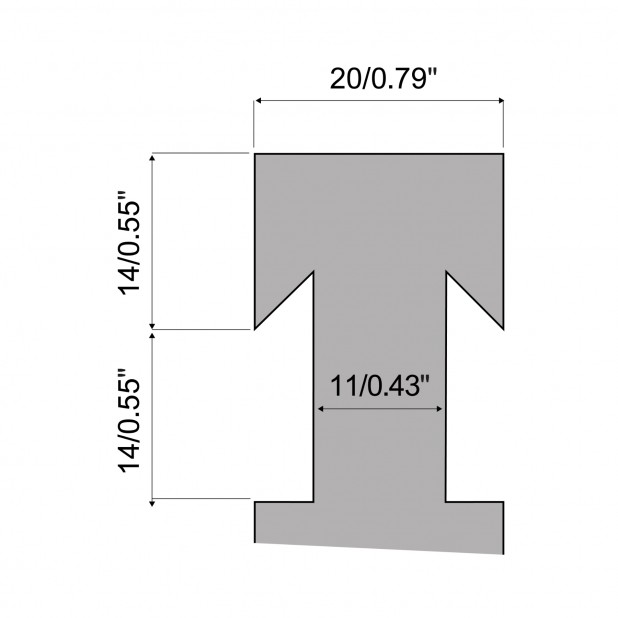

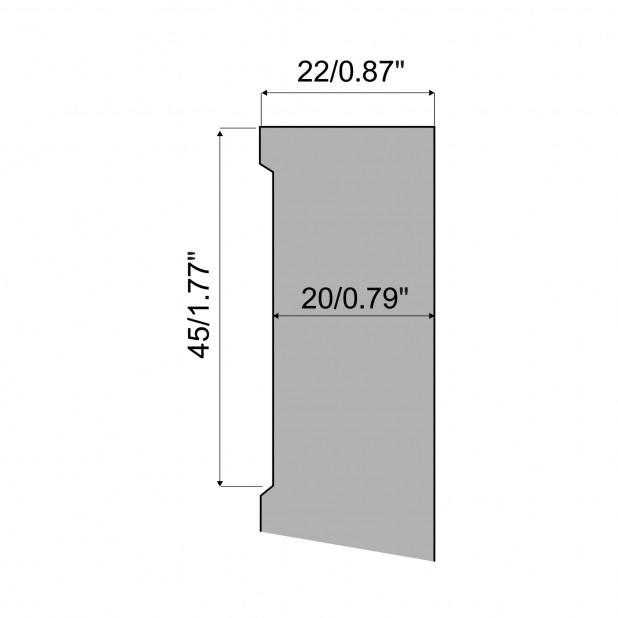

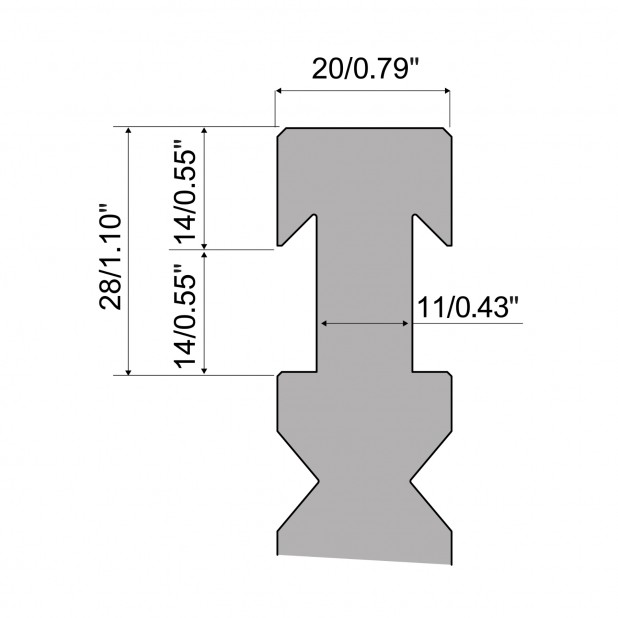

Punches type R3 RFA, RF and R can be inserted vertically, whereas punches type R3 S, R4 and R5 can be slided in horizontally.
VYROVNÁNÍ
Většina upínacích systémů typu R3 zvedá a usazuje razníky automaticky.
PROVEDENÍ
Tento systém je dostupný v pneumatické a hydraulické verzi.
INSTALACE
ROL3 systémy mohou být namontovány na horní beran díky otvorům a šroubům. Technici Rolleri během fáze návrhu připraví nákres produktu.
Pokud chcete namontovat pouze upínky přímo na horní beran, můžete využit originální rozteč otvorů.
Postup pro propojení systému s ohraňovacím lisem s CNC je součástí návodu k použití.
ZDROJ NAPÁJENÍ: PDU MOLT
- Řídí tlak vzduchu na vstupu a na výstupu okruhu
- Násobí vzduch z kompresoru a zajišťuje nejlepší uzavření upínky
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Mezikusy jsou vrájemně spojeny pneumatickými hadicemi a pro zajištění nejlepší utahovací síly potřebují tlak od 12 bar do 16 bar (v závislosti na modelu)
- Verze TOP VERSION je dostupná s odolným ochranným pouzdrem
ROL3 MAN
Manuální horní rychloupínací systém ze slitiny kalené ocele C45 a 42CrMo4 pro nástroje typu R3-R7-R8-R10-RX tools, délka od 500 mm.
