INT100

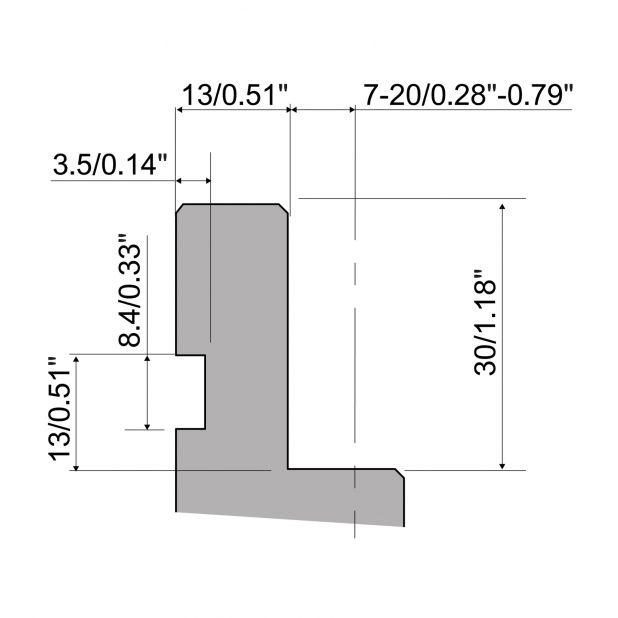

Mezikus typ R1, pracovní výška=100 mm, materiál=C45, max. zatížení=1000 kN/m
ROL200 PN Power
| Kód | Délka | S mezikusem | Cena | |
|---|---|---|---|---|
| ROL200P Power INT100 | 150 mm | INT100 |
|
- Popis
- Zadáno

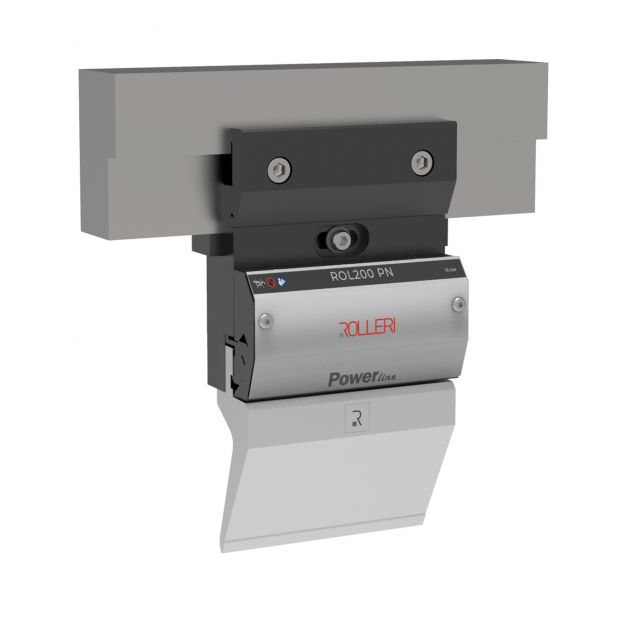

Pneumatický rychloupínací systém s upínkou R1, délka 150 mm, Max. zatížení 1000 kN/m.
"Power line" byl vytvořen za účelem poskytnout jedniný rychlý upínací systém, s cílem poskytnout jediný systém rychlého upnutí schopný pracovat se dvěma různými napájecími zdroji.
S ROL200 Power můžeme ovládat pohyb upínek pneumaticky i hydraulicky pomocí jednoho systému, jelikož všechna připojení a komponenty jsou standardizovány a díky tomuto lze nabídnout jednoduché, bezpečné a ekonomické řešení.
ROL200 představuje patentovaný systém, vytvořený společností Rolleri, pro bezpečnou vertikální výměnu nástrojů typu R1. Zatímco verzi Extreme lze použít pro všechny standardní mezikusy (H100, H120, H132, H150) a s osami 7 mm nebo 20 mm (Z1 a Z2), verze Power byla vyvinuta s cílem poskytnout jediný upínací systém, který by pracovat se dvěma různými typy napájení.
S ROL200 Power můžeme ovládat pohyb upínek pneumaticky i hydraulicky pomocí stejného systému, protože veškeré připojení a komponenty jsou standardizovány, aby bylo možné nabídnout snadné, bezpečné a ekonomické řešení.
Tento inovativní upínací systém může uspokojit všechny požadavky, pokud jde o konečné použití: je vhodný jako první výbava nových ohraňovacích lisů a lze ho použít i pro obnovu vybavení na starších strojích.
HORNÍ SYSTÉM
Rol200 patentovaný systém je kompatibilní se všemi ohraňovacími lisy s trny typu Amada-Promecam. Není nutná žádná úprava nástrojů.
VÝMĚNA NÁSTROJŮ
Přední upínání poskytuje komfort rychlé, vertikální změny nástrojů.
Nástroje se namontují a demontují speciálním pohybem, který zabrání jejich samovolnému vypadnutí a urychlí proces nastavení nástrojů.
AUTOMATICKÉ VYROVNÁNÍ
Všechny tyto upínací systémy zvednou a usadí razník oproti mezikusu a garantují jeho perfektní vyrovnání.
BEZPEČNOST
Zajištění proti vypadnutí poskytuje "plnou bezpečnost" nástrojům typu R1 bez nutnosti úprav.
NAPÁJENÍ
Systém je dostupný v hydraulické a manuální verzi.
ZDROJ NAPÁJENÍ: PDU MOLT
- Řídí tlak vzduchu na vstupu a na výstupu okruhu
- Násobí vzduch z kompresoru a zajišťuje nejlepší uzavření upínky
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Mezikusy jsou vrájemně spojeny pneumatickými hadicemi a pro zajištění nejlepší utahovací síly potřebují tlak od 12 bar do 16 bar (v závislosti na modelu)
- Verze TOP VERSION je dostupná s odolným ochranným pouzdrem
