Mezikusy a adaptéry na razníky
Rolleri mezikusy a adaptéry na razníky

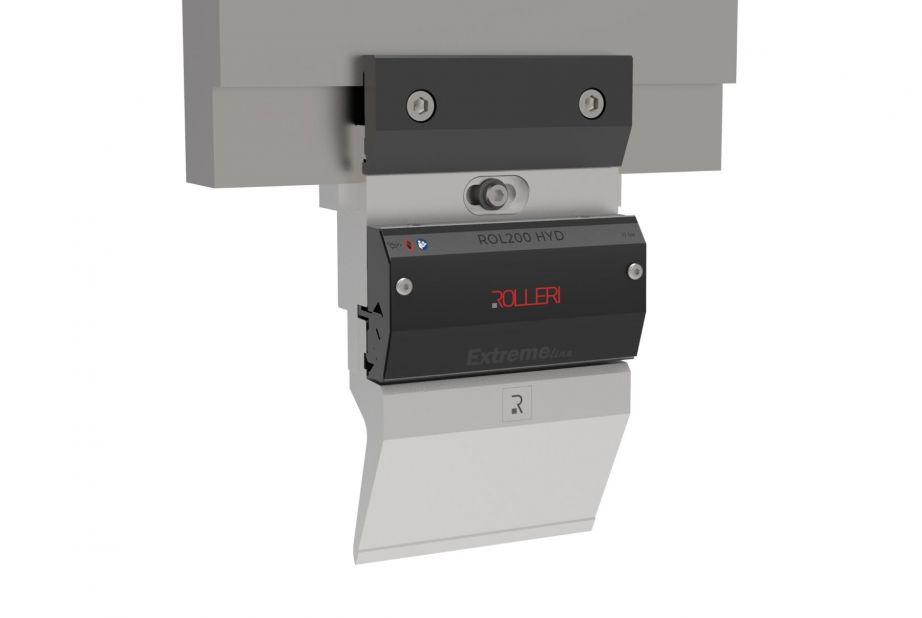

ROL200 HYD Extreme
| Kód | S mezikusem | Cena | |
|---|---|---|---|
| ROL200H Extreme INT120 | INT120 |
|
|
| ROL200H Extreme INT150 | INT150 |
|
|
| ROL200H Extreme INT120-40 | INT120-40 |
|
|
| ROL200H Extreme INT120HD | INT120HD |
|
|
| ROL200H Extreme INT120-40HD | INT120-40HD |
|
- Popis
- Zadáno
Hydraulický rychloupínací systém, s předním upínáním pro nástoje typu R1, délka 150 mm, max. zatížení 1000 kN/m
*pomocí bombírovacího klínu
ROL200 představuje patentovaný systém, vytvořený společností Rolleri, pro bezpečnou vertikální výměnu nástrojů typu R1. Zatímco verzi Extreme lze použít pro všechny standardní mezikusy (H100, H120, H132, H150) a s osami 7 mm nebo 20 mm (Z1 a Z2), verze Power byla vyvinuta s cílem poskytnout jediný upínací systém, který by pracovat se dvěma různými typy napájení.
S ROL200 Power můžeme ovládat pohyb upínek pneumaticky i hydraulicky pomocí stejného systému, protože veškeré připojení a komponenty jsou standardizovány, aby bylo možné nabídnout snadné, bezpečné a ekonomické řešení.
Tento inovativní upínací systém může uspokojit všechny požadavky, pokud jde o konečné použití: je vhodný jako první výbava nových ohraňovacích lisů a lze ho použít i pro obnovu vybavení na starších strojích.
HORNÍ SYSTÉM
Rol200 patentovaný systém je kompatibilní se všemi ohraňovacími lisy s trny typu Amada-Promecam. Není nutná žádná úprava nástrojů.
VÝMĚNA NÁSTROJŮ
Přední upínání poskytuje komfort rychlé, vertikální změny nástrojů.
Nástroje se namontují a demontují speciálním pohybem, který zabrání jejich samovolnému vypadnutí a urychlí proces nastavení nástrojů.
AUTOMATICKÉ VYROVNÁNÍ
Všechny tyto upínací systémy zvednou a usadí razník oproti mezikusu a garantují jeho perfektní vyrovnání.
BEZPEČNOST
Zajištění proti vypadnutí poskytuje "plnou bezpečnost" nástrojům typu R1 bez nutnosti úprav.
NAPÁJENÍ
Systém je dostupný v hydraulické a manuální verzi.
INSTALACE
Instalace je rychlá a snadná, systém se monujte na standardní mezikusy Rolleri. Není nutná žádná úprava ohraňovacího lisu.
ZDROJ NAPÁJENÍ: HPU-E/1
- Pro připojení do CNC pro ovládání otevření a zavření
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Pracuje na 220-380 Voltů
- Tlak 30/80/160 BAR
ROL200 HYD Power
Hydraulický rychloupínací systém s upínkou R1, délka 150 mm, Max. zatížení 1000 kN/m.
ROL4 HYD
Hydraulický horní rychloupínací systém s předním upínáním pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m
ROL200 KDS HYD Extreme
Hydraulický rychloupínací systém, s oboustranným upínáním (přední a zadní) pro nástoje typu R1, délka 150 mm, max. zatížení 1000 kN/m
