ROL2 HYD
Rychloupínací dolní systém, hydraulický, pro matrice R1, 150 mm délka
ROL2 PN
| Kód | Délka | Stůl | Váha | Cena | |
|---|---|---|---|---|---|
| ROL2 PN 150-60-C | 1075 mm | 60 mm |
|
||

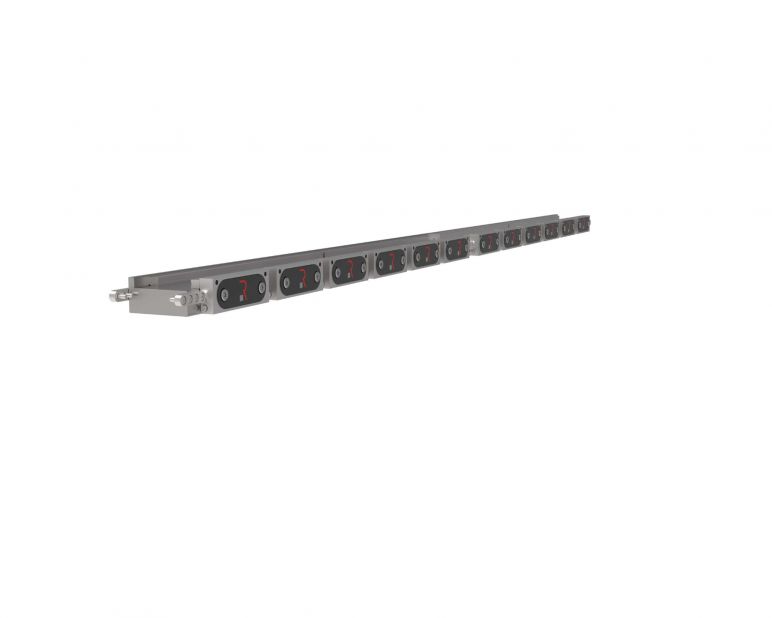

| ROL2 PN 150-90-C | 1075 mm | 90 mm |
|
||
| ROL2 CLAMP1 PN 150 | 3x150mm/500 mm | 60 mm | 31,70 |
|
|
| ROL2 CLAMP1 PN 150-90 | 3x150mm/500 mm | 90 mm | 23,00 |
|
|
| ROL2 CLAMP1 PN-F | 150 mm | 60 mm |
|
||

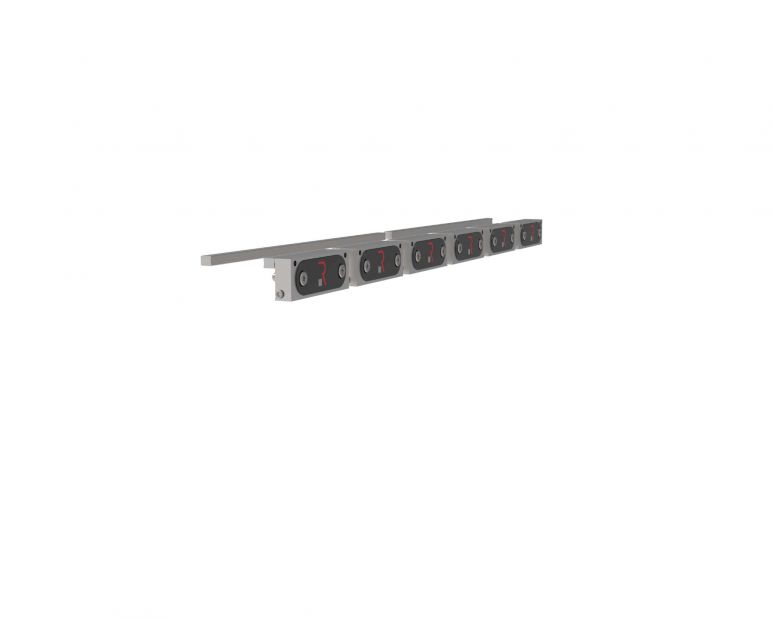

| ROL2 CLAMP1 PN 90-F | 150 mm | 90 mm |
|
- Popis
- Zadáno
Rychloupínací dolní systém, pneumatický, pro matrice R1, 150 mm délka
ROL2 je nejlepší systém pro upínání matric typu R1 se základnou 60mm (2.36'') a 90mm (3.54'').
Díky své konstrukci, kdy je upínka zavřena, upínací tlak je rovnoměrně veden podél matrice a zaručuje perfektní usazení. Hlavní výhodou tohoto systému je, že otevření „V“ je automaticky vystředěno. Navíc je upnutí nástrojů rychlejší než jindy. Bez ohledu na to, zda operátor používá pneumatickou, hydraulickou nebo manuální verzi, je možné začít proces ohýbání během několika vteřin, a to při zachování podmínek bezpečnosti.
ROL2 byl navržen, aby doplnil škálu upínacích systémů pro nástroje typu R1.
Tento systém může být namontován jak na zcela nové, tak na již používané ohraňovací lisy. ROL2 znamená rychlost, kvalitu a flexibilitu.
DOLNÍ SYSTÉM
ROL2 systém je kompatibilní se všemi ohraňovacími lisy s trny Amada-Promecam.
Nejsou nutné žádné úpravy nástrojů
SPECIÁLNÍ POLYURETANOVÁ VLOŽKA
ROL2 systém se skládá ze zařízení, které aktivuje upínky ROL2 CLAMP1. Tyto upínky jsou nedílnou součástí systému a upínají a uvolňují matrice. Speciální polyuretanová vložka uvnitř upínky zaručuje perfektní vyrovnání matrice.
Na nástroje je vyvíjena stejnoměr ná upínací síla.
PROVEDENÍ
Tento systém je dostupný v manuální, pneumatické a hydraulické verzi. Pneumatický systém se skládá z pneumatických upínek s délkou=150 mm, které se aktivují pneumatickou řídící jednotkou nebo CNC, pokud je součástí ohraňovacího lisu.
INSTALACE NA STOLY O ŠÍŘCE 60 mm A 90 mm
Upínky se mohou instalovat rovnou na stůl ohraňovacího lisu s využitím otvorů pro standardní upínky (rozteč otvorů 100 mm). Alternativně můžete rozteč otvorů upravit.
Pro upnutí Rolleri matric typu R1 dies se základnou 60 mm (2.36'') na stůl o šířce 90 mm (3.54'') dodáváme dvě podložky o šířce 15 mm (0.59''), s upínacími čepy.
Systém je kompatibilní s ohraňovacími lisy s automatickým bombírováním.
INSTALACE
ROL2 systém je jednoduchý, inovativní a především flexibilní. Pro montáž na nový ohraňovací lis potřebuje pouze danoou rozteč otvorů a můžete upínky namontovat přímo na stůl.
Pro montáž na již používaných ohraňovacích lisech se systém dodává s držákem matric.
BEZPEČNOST
Nový desigh umožňuje upnutí i těch nejmenších matricových segmentů
ZDROJ NAPÁJENÍ: PDU MOLT
- Řídí tlak vzduchu na vstupu a na výstupu okruhu
- Násobí vzduch z kompresoru a zajišťuje nejlepší uzavření upínky
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Mezikusy jsou vrájemně spojeny pneumatickými hadicemi a pro zajištění nejlepší utahovací síly potřebují tlak od 12 bar do 16 bar (v závislosti na modelu)
- Verze TOP VERSION je dostupná s odolným ochranným pouzdrem
