FAST CLAMP1
| Kód | S mezikusem | Cena | |
|---|---|---|---|
| FC1 |
|
||
| FC1.INT100F | INT100F |
|
|
| FC1.INT120F | INT120F no crowning wedge |
|
|
| FC1.INT100 | INT100 |
|
|
| FC1.INT120 | INT120 |
|
|
| FC1.INT150 | INT150 |
|
|
| FC1.INT120-40 | INT120-40 |
|
|
| FC1.INT150-40 | INT150-40 |
|
|
| FC1.INT120HD | INT120HD |
|
|
| FC1.INT150HD | INT150HD |
|
|
| FC1.INT120-40HD | INT120-40HD |
|
|
| FC1.INT150-40HD | INT150-40 HD |
|
- Popis
- Zadáno

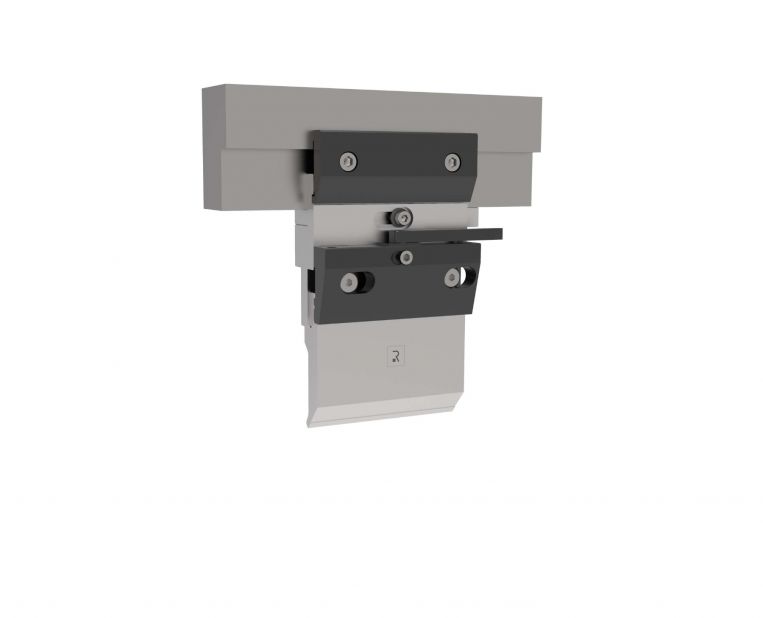

Manuální horní rychloupínací systém s předním a zadním upínáním pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m.
*pomocí bombírovacího klínu
FAST CLAMP1 je kombinací tradičních upínek se šrouby a s páčkou. Upínky jsou vyrobeny z odolnějšího materiálu a procházejí několika ošetřeními, aby se zvýšila jejich odolnost a předešlo se korozi. Upínky se otevírají a zavírají pomocí páčky otáčející se kolem středového čepu. Jednou z hlavních vlastností FAST CLAMP1 je nastavitelnost čepu. Díky této vlastnosti můžete vždy ovládat upínací sílu razníků, a to i v případě opotřebení trnu.
FAST CLAMP1 lze namontovat na všechny standardní mezikusy a díky tvrzené zadní desce kolíček nepoškodí mezikus, jak je tomu u tradičních upínek.
Pro snazší otevírání a zavírání upínek lze použít odnímatelný nástavec na páčku. Tento nástavec lze použít k otevření upínek s LC kratší páčkou namontovanou na pravém okraji horního berana, aby se zabránilo kolizi během ohýbání „krabicového“ typu.
S FAST CLAMP1 R1 lze razníky s kuličkovými ložisky ROL1 vkládat vertikálně, zvedat a usazovat automaticky.
HORNÍ SYSTÉM
FAST CLAMP1 je kompatibilní se všemi ohraňovacími lisy s trnem Amada-Promecam.
Pro použití se systémem ROL1 jsou razníky upraveny a vybaveny kuličkovými ložisky
OBOUSTRANNÉ UPÍNÁNÍ
FAST CLAMP1 je dostupný s předním upínáním nebo s oboustranným upínáním (přední a zadní) - DOUBLE FAST CLAMP1
VÝMĚNA NÁSTROJŮ
Přední i zadní upínky umožňují vertikální výměnu nástrojů
VYROVNÁNÍ
FAST CLAMP1 zvedá a usazuje razníky automaticky a zaručuje jejich perfektní vyrovnání.
BEZPEČNOST
Vertikální výměna nástrojů je umožněna kuličkovými ložisky, které zároveň fungují jako pojistka proti vypadnutí.
PROVEDENÍ
Systém je dostupný v manuální verzi. Jedná se o kompletní, manuální, rychlý a pohodlný upínací systém.
INSTALACE
FAST CLAMP1 je navržen pro ohraňovací lisy se vzdáleností mezi mezikusy 50 mm. V případě, že je vzdálenost větší, se prosím ujistěte, že v upínce je minimální množství kuličkových ložisek. Toto množství závisí na typu a délce nástroje.
