ST60 / ST60R / STG60
Přední upínka z Fe37 s pojistkou proti vypadnutí pro horní nástroje typu R1, délka 150 mm
EASY CLAMP
| Kód | Délka | S mezikusem | Váha | Cena | |
|---|---|---|---|---|---|
| EC.INT100F | 150mm | INT100F* | 4.35 |
|
|
| EC.INT120F | 150mm | INT120F* | 4.3 |
|
|
| EC.INT100 | 150mm | INT100 | 4.3 |
|
|
| EC.INT120 | 150mm | INT120 | 4.5 |
|
|
| EC.INT150 | 150mm | INT150 | 4.3 |
|
|
| EC.INT120-40 | 150mm | INT120-40 | 4.5 |
|
|
| EC.INT150-40 | 150mm | INT150-40 | 4.35 |
|
|
| EC.INT120-HD | 150mm | INT120HD | 4 |
|
|
| EC.INT150HD | 150mm | INT150HD | 4.5 |
|
|
| EC.INT120-40HD | 150mm | INT120-40HD | 4.5 |
|
|
| EC.INT150-40HD | 150mm | INT150-40HD | 4.5 |
|
- Popis
- Zadáno

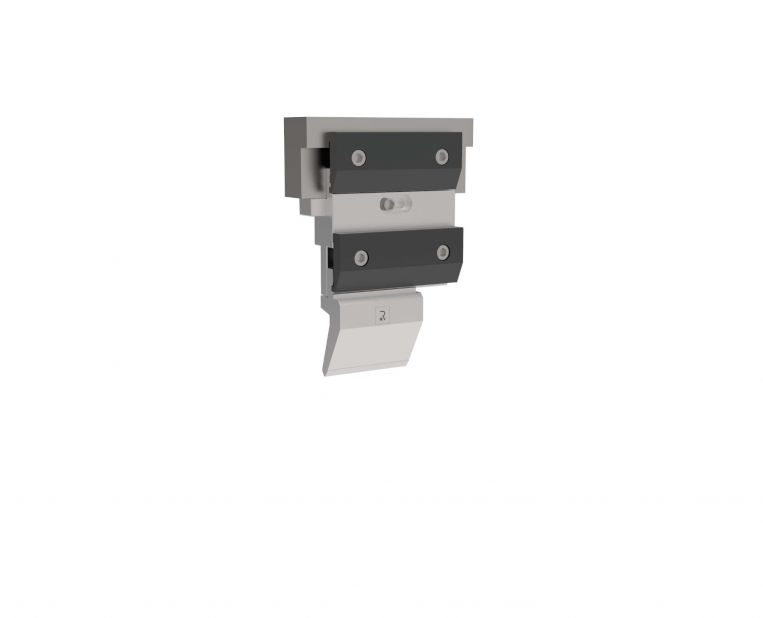

Manuální horní rychloupínací systém, s předním upínáním pro nástoje typu R5 (American) a R1, délka 150 mm, max. zatížení 1000 kN/m
*pomocí bombírovacího klínu
EASY CLAMP je nejjednodušší systém a je považován za standard po celém světě. Mezikusy mají různou délku mezi 100 mm (3.94'') do 150 mm (5.90''). Mohou také mít dvě osy ohybu: Z1 ve vzdálenosti 7 mm (0.28'') a Z2 ve vzdálenosti 20 mm (0.79'') od trnu. Každý mezikus může být použit s manuálními upínkami (se šrouby) a s rychloupínkami (s páčkou).
Každý typ upínky je dostupný také s broušenou upínací plochou nebo s polyuretanovou vložkou pro lepší upnutí segmentovaných razníků. EASY CLAMP může mít fixní výšku s tolerancí +/- 0.01 mm nebo může být osazen bombírovacím klínem. Uvolněním středového šroubu a jeho posunutím doleva či doprava je bombírovací klín posunut a nastaví se výška podle mezikusu.
HORNÍ SYSTÉM
EASY CLAMP je kompatibilní se všemi ohraňovacími lisy s trnem Amada-Promecam. Není nutná žádná úprava nástrojů.
OBOUSTRANNÉ UPÍNÁNÍ
EASY CLAMP je dostupné s předním nebo oboustranným upínáním (přední a zadní) - DOUBLE EASY CLAMP.
Systém nabízí různé přední upínky (ST60/ST60R/STG60 - STL60/STL60R/
STLG60 - STX60/STX60R/STXG60)
VÝMĚNA NÁSTROJŮ
ST60 upínky se otevírají a zavírají pomocí šroubů a umožňují horizontální výměnu nástrojů. Zadní upínka též umožňuje horizontální výměnu nástrojů.
VYROVNÁNÍ
Razníky se vyrovnávají manuálně nebo simulací procesu ohýbání bez plechu, takže razník se pohybuje v otevření "V" matrice. Poté můžete upínací šrouby utáhnout.
BEZPEČNOST
Upínky se šrouby garantují bezpečné upnutí nástrojů i u manuální obsluhy.
Speciální polyuretanová vložka (volitelná) je určena pro lepší upnutí dělených nástrojů.
PROVEDENÍ
Systém je dostupný v manuální verzi.
Jedná se o kompletní, rychlý a pohodlný upínací systém.
INSTALACE
EASY CLAMP je navržen pro ohraňovací lisy se vzdáleností mezi mezikusy 50 mm (1.97''). Instalace je jednoduchá a intuitivní. V případě, že instalujete mezikusy s klíny, ověřte v manuálu pro ohraňovací lis způsob nastavení výšky pro kompenzaci deformace horního berana.
STL60 / STL60R / STLG60
Přední upínka z Fe37 s páčkou pro horní nástroje typu R1, délka 150 mm
STX60 / STX60R / STXG60
Přední upínka z Fe37 se zatahovací páčkou pro horní nástroje typu R1, délka 150 mm
DOUBLE EASY CLAMP
Manuální horní rychloupínací systém s předním a zadním upínáním pro nástroje typu R1, 150 mm délka, max. zatížení 1000 kN/m
