AROL HYD POWER
| Kód | Délka | Cena | |
|---|---|---|---|
| AROL HYD Pow.1219.2 | 1219.2 mm |
|
|
| AROL HYD Pow.1828.8 | 1828.8 mm |
|
|
| AROL HYD Pow.2438.4 | 2438.4 mm |
|
|
| AROL HYD Pow.3048 | 3048 mm |
|
|
| AROL HYD Pow.3657.6 | 3657.6 mm |
|
|
| AROL HYD Pow.4267.2 | 4267.2 mm |
|
|
| AROL HYD Pow.4876.8 | 4876.8 mm |
|
|
| AROL HYD Pow.5486.4 | 5486.4 mm |
|
|
| AROL HYD Pow.6096 | 6096 mm |
|
- Popis
- Zadáno

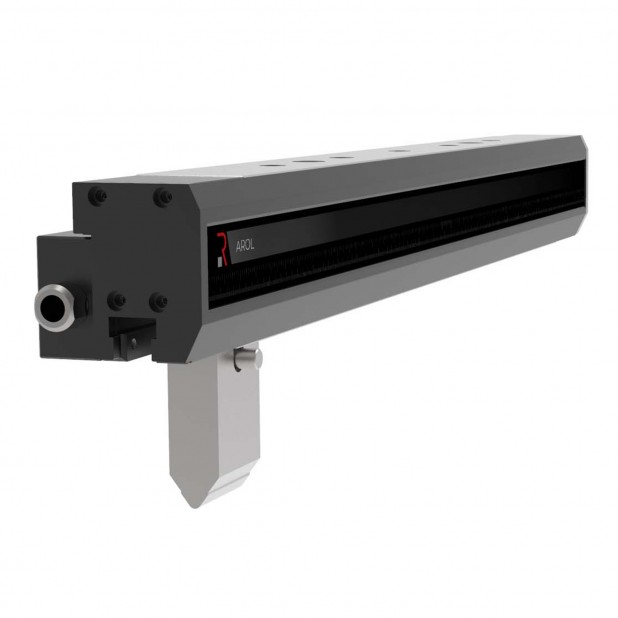

Horní rychloupínací systém, hydraulický, z kalené ocele C45 pro nástroje typu R5 (American), délka od 1219.2 mm do 6096 mm., max. zatížení 1500 kN/m, s přenosem síly na ramena nástroje
AROL upínací systémy znamenají evoluci systému American. Mají vzhled dlouhé lišty v jednolitém provedení s novým konstrukčním a estetickým designem. Každý systém AROL je podroben tepelnému ošetření pro dosažení správné tvrdosti na kontaktních plochách systému s nástroji. Podle potřebené kapacity si můžete vybrat mezi verzí Power, Supreme a Extreme line. Je dostupných několik délek v rozmezí od 1219.2 mm (3.608 ft) do 6096 mm (20.131 ft) pro jakýkoli ohraňovací lis. Tímto systémem si můžete také dovybavit ohraňovací lis s trny typu R1 pro možnost upnutí nástrojů typu American - ohraňovací lis tím získá větší světlost, jelikož pracovní výška systému AROL je pouze 80 mm (3.15''). V tomto provedení si můžete vybrat mezi verzí AWP (pevná) a AWPC s bombírovacími klíny.
Vzhled byl vylepšen redukcí celkových rozměrů, umožňující lepší ergonomické využití, a byly přidány LED lišty pro usnadnění operace umístění nástrojů nebo pro signalizaci toho, zda je zařízení v provozu.
HORNÍ SYSTÉM
AROL upínací systém pro nástroje typu American style.
NÁSTROJE
AROL upínací systém zaručuje maximální flexibilitu, razníky lze namontovat i v obrácené pozici.
VÝMĚNA NÁSTROJŮ
Razníky se systémem Quick Lock mohou být vloženy vertikálně, zatímco razníky s bezpečnostní drážkou mohou být zasunuty horizontálně.
VYROVNÁNÍ
AROL systémy zaručují perfektní vyrovnání podél X-osy.
Razníky s Quick Lock jsou zvednuty a usazeny automaticky na ramenech.
BEZPEČNOST
AROL garantuje maximální bezpečnost pro všechny razníky s Quick Lock a drážkou pro zabránění vypadnutí. Pro upnutí razníků s rovným trnem (bez Quick Lock nebo bezpečnostní drážky) doporučujeme posouvat je horizontálně a použít matrice jako podporu.
PROVEDENÍ
Tento systém je dostupný v pneumatické a hydraulické verzi
TX
Rolleri systém nastavení během instalace je velmi užitečný k nastavení správné celkové délky ramene.
Další výhodou je správné umístění osy ohybu vůči zadním dorazům. Díky tomuto je u každého profilu zarušena přesnost a opakovatelnost výsledku.
INSTALACE
AROL systémy mohou být namontovány na horní beran díky otvorům se standardní roztečí. TX umožnuje korekci podél X-osy. -
Postup pro propojení systému s ohraňovacím lisem s CNC je součástí návodu k použití.
ZDROJ NAPÁJENÍ: HPU-E/1
- Pro připojení do CNC pro ovládání otevření a zavření
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Pracuje na 220-380 Voltů
- Tlak 30/80/160 BAR
