ROL2 PN
Rychloupínací dolní systém, pneumatický, pro matrice R1, 150 mm délka
ROL2 HYD
| Kód | Délka | Stůl | Váha | Cena | |
|---|---|---|---|---|---|
| ROL2 HYD 60-C | 1075 mm | 60 mm | 5,50 |
|
|
| ROL2 HYD 90-C | 1075 mm | 90 mm | 5,00 |
|
|
| ROL2 CLAMP1 HYD | 150 mm | 60 mm | 31,70 |
|
|
| ROL2 CLAMP1 HYD 90 | 150 mm | 90 mm | 23,00 |
|
|
| ROL2 CLAMP1 HYD-F | 150 mm | 60 mm |
|
||
| ROL2 CLAMP1 HYD 90-F | 150 mm | 90mm |
|
- Popis
- Zadáno
Rychloupínací dolní systém, hydraulický, pro matrice R1, 150 mm délka
ROL2 je nejlepší systém pro upínání matric typu R1 se základnou 60mm (2.36'') a 90mm (3.54'').
Díky své konstrukci, kdy je upínka zavřena, upínací tlak je rovnoměrně veden podél matrice a zaručuje perfektní usazení. Hlavní výhodou tohoto systému je, že otevření „V“ je automaticky vystředěno. Navíc je upnutí nástrojů rychlejší než jindy. Bez ohledu na to, zda operátor používá pneumatickou, hydraulickou nebo manuální verzi, je možné začít proces ohýbání během několika vteřin, a to při zachování podmínek bezpečnosti.
ROL2 byl navržen, aby doplnil škálu upínacích systémů pro nástroje typu R1.
Tento systém může být namontován jak na zcela nové, tak na již používané ohraňovací lisy. ROL2 znamená rychlost, kvalitu a flexibilitu.
DOLNÍ SYSTÉM
ROL2 systém je kompatibilní se všemi ohraňovacími lisy s trny Amada-Promecam.
Nejsou nutné žádné úpravy nástrojů
SPECIÁLNÍ POLYURETANOVÁ VLOŽKA

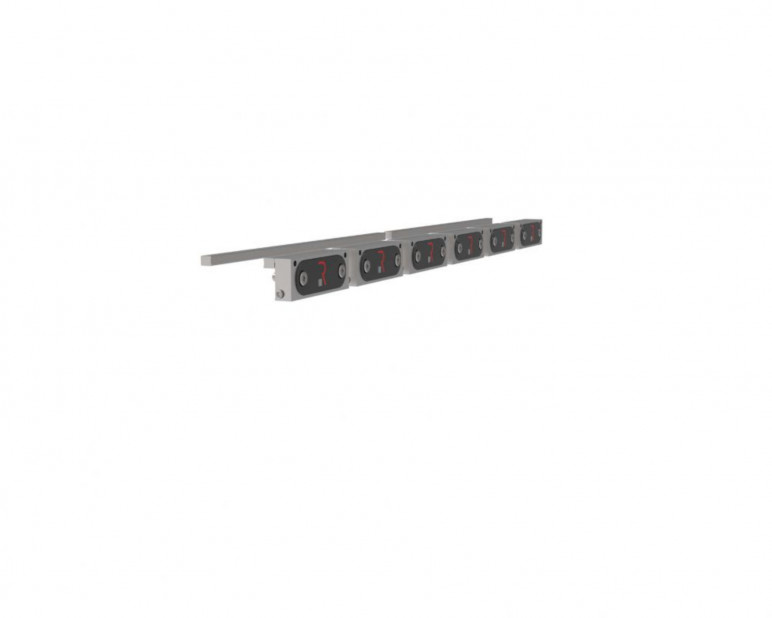

ROL2 systém se skládá ze zařízení, které aktivuje upínky ROL2 CLAMP1. Tyto upínky jsou nedílnou součástí systému a upínají a uvolňují matrice. Speciální polyuretanová vložka uvnitř upínky zaručuje perfektní vyrovnání matrice.
Na nástroje je vyvíjena stejnoměr ná upínací síla.
PROVEDENÍ

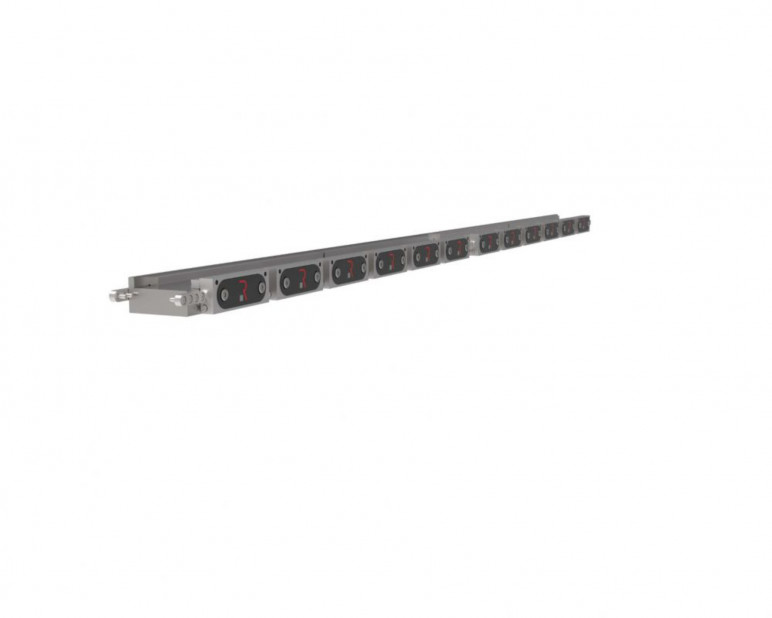

Tento systém je dostupný v manuální, pneumatické a hydraulické verzi. Pneumatický systém se skládá z pneumatických upínek s délkou=150 mm, které se aktivují pneumatickou řídící jednotkou nebo CNC, pokud je součástí ohraňovacího lisu.
INSTALACE NA STOLY O ŠÍŘCE 60 mm A 90 mm
Upínky se mohou instalovat rovnou na stůl ohraňovacího lisu s využitím otvorů pro standardní upínky (rozteč otvorů 100 mm). Alternativně můžete rozteč otvorů upravit.
Pro upnutí Rolleri matric typu R1 dies se základnou 60 mm (2.36'') na stůl o šířce 90 mm (3.54'') dodáváme dvě podložky o šířce 15 mm (0.59''), s upínacími čepy.
Systém je kompatibilní s ohraňovacími lisy s automatickým bombírováním.
INSTALACE NA STOLY O ŠÍŘCE 60 mm A 90 mm
Upínky se mohou instalovat rovnou na stůl ohraňovacího lisu s využitím otvorů pro standardní upínky (rozteč otvorů 100 mm). Alternativně můžete rozteč otvorů upravit.
Pro upnutí Rolleri matric typu R1 dies se základnou 60 mm (2.36'') na stůl o šířce 90 mm (3.54'') dodáváme dvě podložky o šířce 15 mm (0.59''), s upínacími čepy.
Systém je kompatibilní s ohraňovacími lisy s automatickým bombírováním.
ROL2 system is easy, innovative and, above all, flexible. To be mounted in a new press brake, it only needs a specific hole pitch and you can mount clamps directly to the table.
To be mounted in an already operating press brakes, the system is supplied with a die holder.
BEZPEČNOST
Nový desigh umožňuje upnutí i těch nejmenších matricových segmentů
ZDROJ NAPÁJENÍ: HPU-E/1
- Pro připojení do CNC pro ovládání otevření a zavření
- Zasílá elektrický signál do CNC v případě snížení tlaku a ohraňovací lis nouzově zastaví
- Pracuje na 220-380 Voltů
- Tlak 30/80/160 BAR
